Сварочная ручка для точечной сварки AwithZ WP-240, 35мм2

Сварочная ручка WP-240 - это единственная сварочная ручка, которая поддерживает три разных физических режима работы в зависимости от ваших задач. Использует электроды толщиной 3 мм. Переключение между режимами происходит механически за 10 - 15 секунд без инструментов. Подходит к большинству портативных точечных сварочных аппаратов (AWithZ P20B, P30C, P60F, P120D, Glitter и другие).

Возможности сварки зависят от подключенного аппарата

Интегрированный режим (Integrated / одноручная сварка) Два электрода жестко зафиксированы в одной ручке на расстоянии 5 - 8 мм друг от друга.

Как пользоваться: Держите ручку одной рукой, прижимаете оба электрода одновременно к никелевой ленте или шине - нажимаете кнопку (или педаль) и получаете идеальную точку.

Идеально для:

• Сборки аккумуляторных блоков 18650 / 21700 / 4680
• Серийной сварки никелевой ленты толщиной 0,1-0,3 мм
• Быстрой работы одной рукой

Преимущества: максимально удобно и быстро, вторая рука свободна для фиксации детали.

Разделенный режим (Split / двуручная сварка) Ручка разъединяется на две независимые половинки (снимается фиксирующая скоба).

Как пользоваться: Один электрод фиксируете неподвижно (магнитом, зажимом или просто прижимаете рукой к нижней шине), а вторым электродом прижимаете сверху. Сварка происходит между двумя отдельными электродами.

Идеально для:

• Сварки толстых медных шин 0,2-0,6 мм
• Больших аккумуляторных модулей e-bike, электросамокатов, powerwall
• Работы в труднодоступных местах или с большим расстоянием между точками
• "Сэндвичей" (медь + никель + медь)

Преимущества: полная свобода размещения электродов, максимальная мощность и прочность сварного соединения.

Прямой режим (Direct / сварка в один касание) Ручка работает как один активный электрод + масса.

Как пользоваться: Один электрод ручки прижимаете к детали сверху, а "массу" (второй кабель или специальный электрод) размещаете снизу или сбоку. Сварка происходит мгновенно при контакте.

Идеально для:

• Сверхбыстрой серийной сварки
• Тонких материалов, где требуется минимальный нагрев
• Работы "на лету" без сильного прижима

Преимущества: наивысшая скорость, наименьший риск прожига элементов 18650.

Как быстро переключаться между режимами

Интегрированный - просто держите ручку как есть.

Разделенный - снимите черную фиксирующую скобу посередине ручки и раздвиньте половинки.

Прямой - используйте одну половинку ручки + любую массу (второй кабель можно закрепить на рабочем столе).

Рекомендация от производителя: 90 % всех работ с аккумуляторами лучше всего выполнять в интегрированном режиме.

Совместимость:

Оптимально работает с мощными моделями AWithZ:

• P120D (69.2 кВт, макс. ток ~ 6590 A)
• P90C (56.8 кВт, макс. ток ~ 6310 A)

Совместима и с менее мощными аппаратами серии, но лучшие результаты - с высокомощными моделями.

Технические характеристики:

• Тип: Многофункциональная сварочная ручка
• Режимы сварки: интегрированный, разделенный, прямой
• Провод: медь, 35мм2
• Наконечники: медные, 29х3 мм
• Длина кабеля: ~ 60 см
• Корпус: эргономичный, легкий
• Особенности: Повышенная мощность, низкое сопротивление, поддержка педали
• Назначение: Сварка никелевых лент, медных шин (busbars), "сэндвичей" (медь+никель)
• Совместимость: AWithZ P60F, P90C, P120D и другие мощные аппараты

Хорошо сваривает толстую медь (до 0.3 - 0.6 мм - зависит от мощности аппарата).

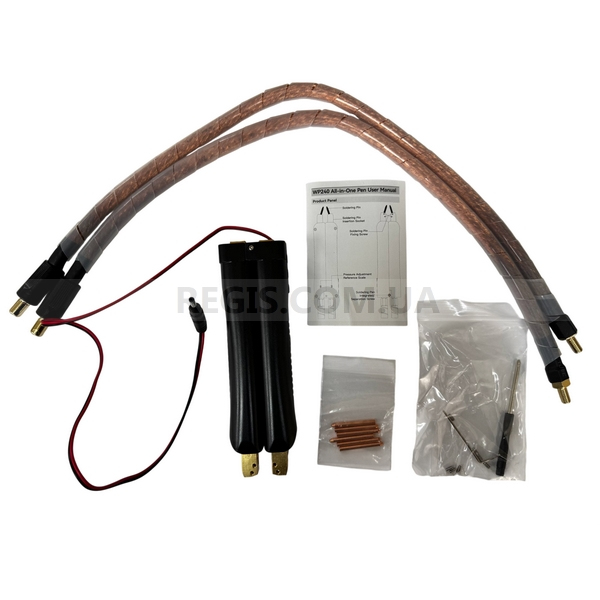

Комплектация:

• Ручка AwithZ WP240 - 1
• Кабель - 2 шт
• Шестигранный ключ: 1 шт
• Мини-отвертка: 1 шт
• Сварочные электроды: 6 шт
• Инструкция на англ. языке - 1 шт
