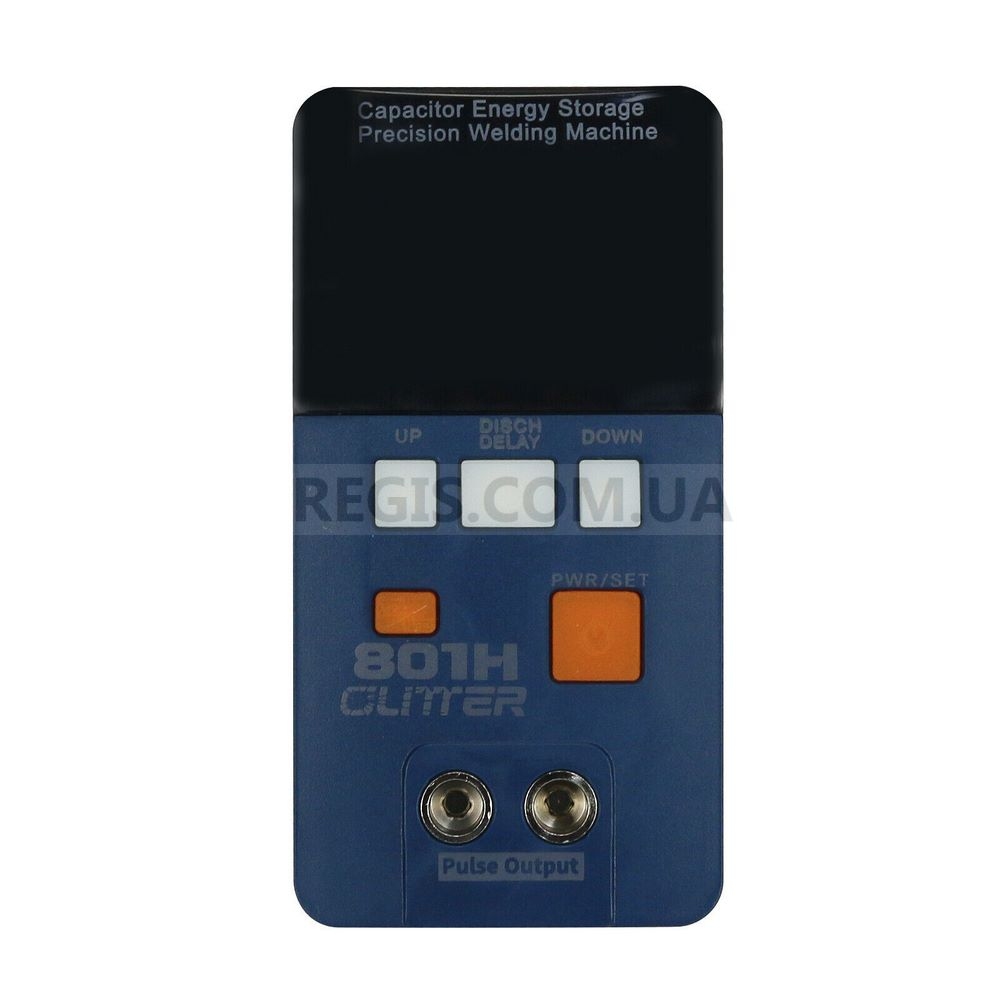

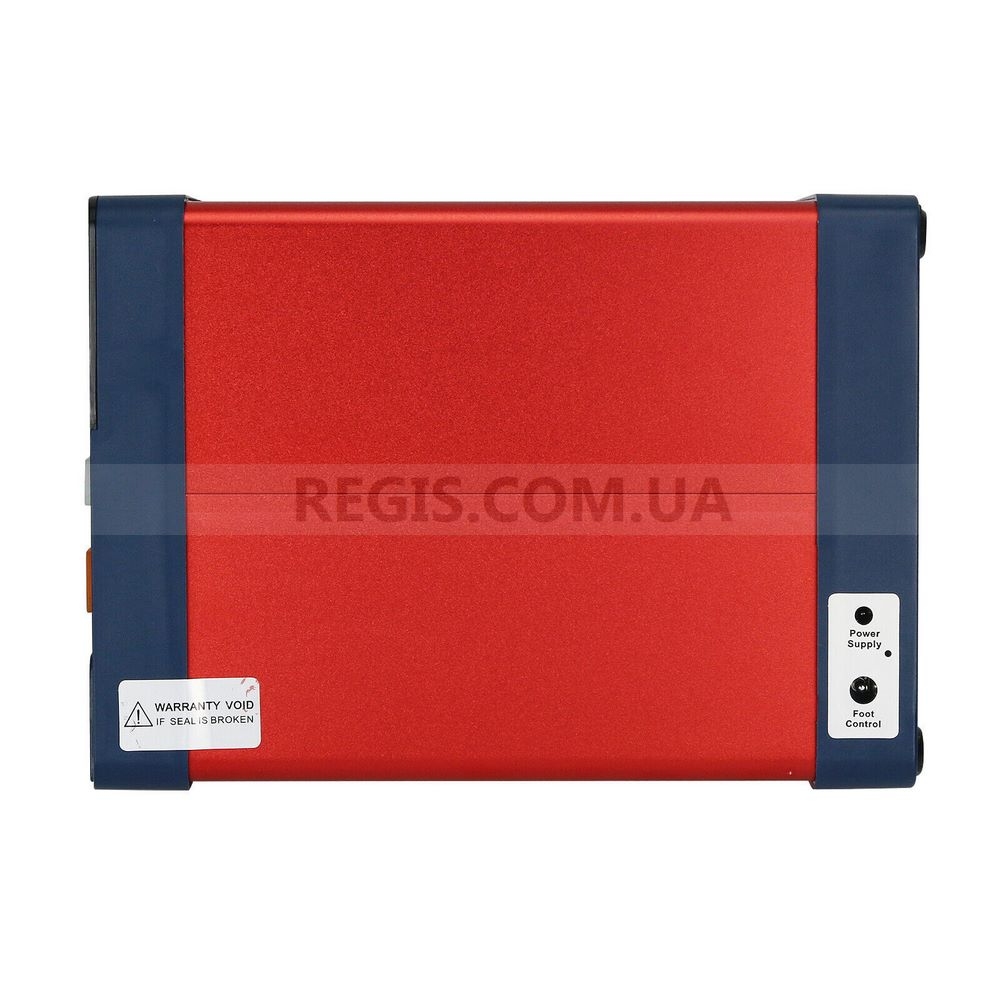

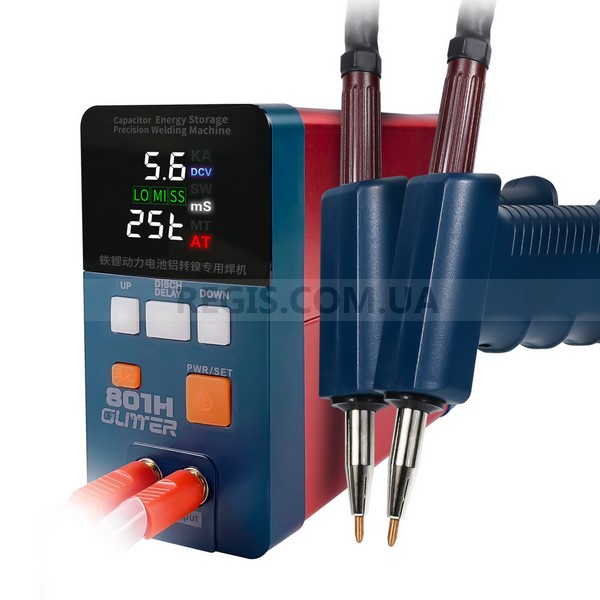

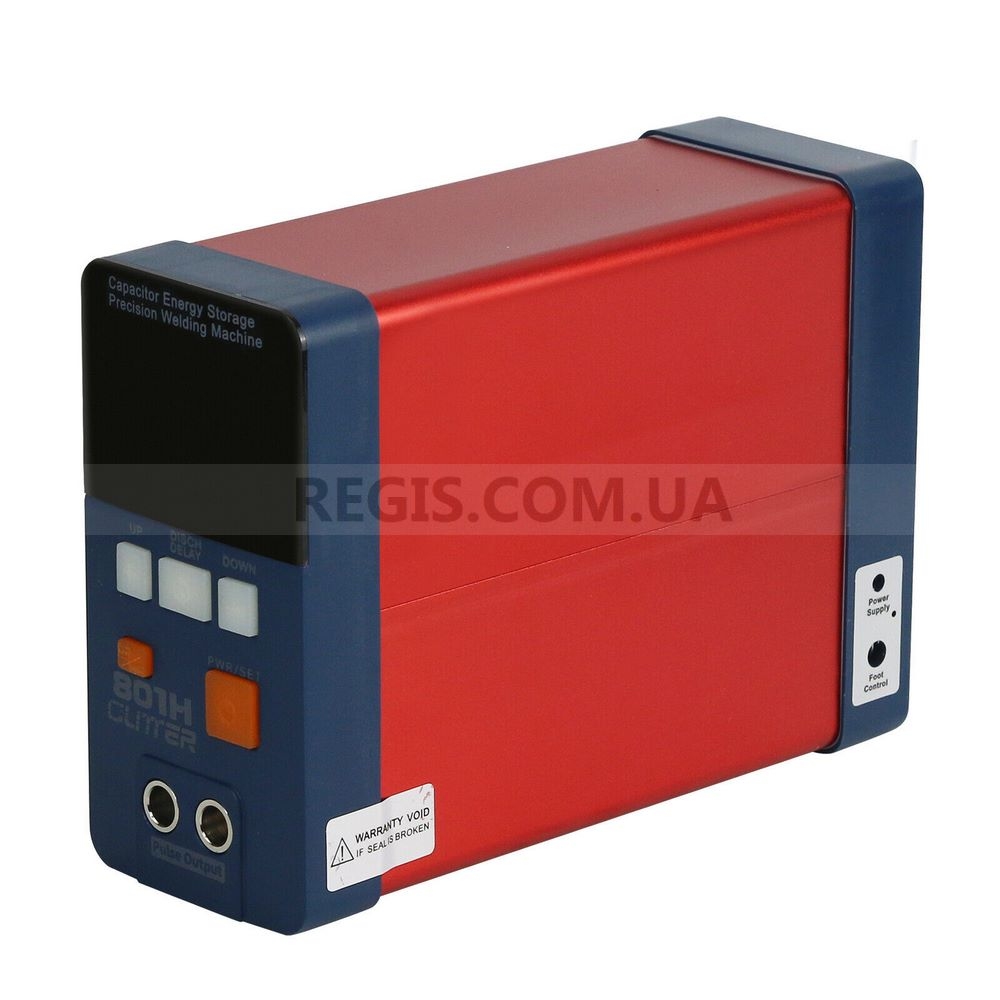

Апарат точкового зварювання для акумуляторів GLITTER 801H, 21кВт

GLITTER 801H - це імпульсний зварювальний апарат (апарат точкового зварювання) з інверторним накопиченням енергії. Призначений для виготовлення акумуляторних збірок з елементів живлення різного типу - Ni-Cd, Ni-MH, Li-Ion, форм-фактора 18650, 14500, 16340, 16650, 18350, 18500, 17500, 26500, 22500, 25500, 21700 та інших.

Головною особливістю апарату GLITTER 801H від будь-яких інших апаратів точкового зварювання, а також основною відмінністю від апарата GLITTER 801D - є здатність приварювати нікелеву стрічку до алюмінієвих п'яти акумуляторів!

Точкове зварювання використовується для більш швидкого та міцного з'єднання струмопровідних стрічок. Головна відмінність точкового зварювання від паяння полягає в тому, що при пайці є високий ризик перегріти комірку і АКБ непридатна. При точковому зварюванні перегрів осередків виключено. Для з'єднання осередків АКБ використовується спеціальна нікелева (або нікельована) стрічка. Нікельована стрічка - це сталь, вкрита тонким шаром нікелю, а нікелева стрічка - це стрічка з чистого нікелю.

Апарат має принципово нову схему роботи, яка докорінно відрізняється від наявних в даний час на ринку. Апарати лінійки Glitter в основі своїй мають два високоємні конденсатори, і при роботі використовують накопичену в них енергію на відміну від традиційних апаратів точкового зварювання, які працюють на трансформаторах. Найголовнішою особливістю даної системи є те, що апарати лінійки Glitter здатні видавати імпульсний струм до 3500А, тоді як традиційний трансформаторні апарати видають лише 600-950A. В результаті апарати на конденсаторах здатні якісно приварити стрічку із чистого нікелю завтовшки до 0,4 мм.

Крім того, при тривалій роботі з трансформаторним апаратом виникає низка складнощів, наприклад апарат дуже сильно перегрівається, а ваша електрична мережа 220В, а головне проводка вашої квартири або робочого місця зазнає колосальних навантажень. Трансформаторними апаратами неможливо працювати у приміщеннях зі старою проводкою та (або) зі старими, слабкими автоматами в електрощиті. З конденсаторними апаратами лінійки Glitter такої проблеми немає. Апарат взагалі не гріється в процесі роботи, а адаптер живлення подає на апарат лише 15V 3A. При цьому апарат Glitter 801H видає 21кВт потужності проти 3,2kW на топових моделях трансформаторного типу.

Так само, однією з головних переваг конденсаторного апарату точкового зварювання є його вага і розмір, які більш ніж у 3 рази менші за традиційні трансформаторні апарати. Для зручної роботи апарат GLITTER 801H оснащений як виносною ручкою для зварювання великих акумуляторних зборок, так і кронштейном як у традиційних трансформаторних апаратів. Апарати лінійки Glitter не залишать байдужими як професійного майстра, так і приватного любителя за свою міць та ергономіку.

До апарату GLITTER 801H підійдуть всі види виносних ручок, що випускаються компанією Sunkko - HB-70A; HB-70BN; HB-71A; HB-71B; HB-73B та кронштейн 73SA

Технічні характеристики GLITTER 801Н:

• Вхідна напруга на адаптер живлення: АС 100-240V 50/60HZ
• Вихідна напруга з адаптера живлення: 15V 2-3 А
• Імпульсна сила струму: 21 кВт
• Сила струму: 3500А (пік)
• Налаштування сили струму: 0-99 t
• Час імпульсу: 0-20 mS
• Час заряджання при першому вмиканні: до 18 хв
• Дозарядка: миттєва, у процесі роботи
• Режими роботи: Автоматичний / Педаль
• Розмір апарата: 67x176x126 мм
• Вага: 2 кг

Товщина стрічки, що зварюється:

• Чистий нікель із алюмінієм - до 0,2 мм
• Алюміній-нікелевий сплав - до 0,15 мм
• Чистий нікель між собою - до 0,3 мм
• Нікельована сталь між собою - до 0,4 мм
• Нікельована мідь із алюмінієм - до 0,15 мм

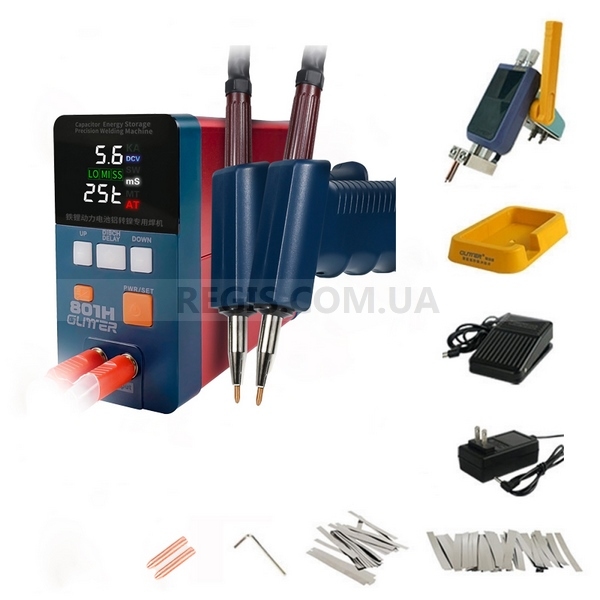

Комплектація GLITTER 801Н включає:

• Апарат Glitter 801H - 1 шт.
• Зварювальна ручка S-75B, перетин кабелю 35 мм - 2 шт.

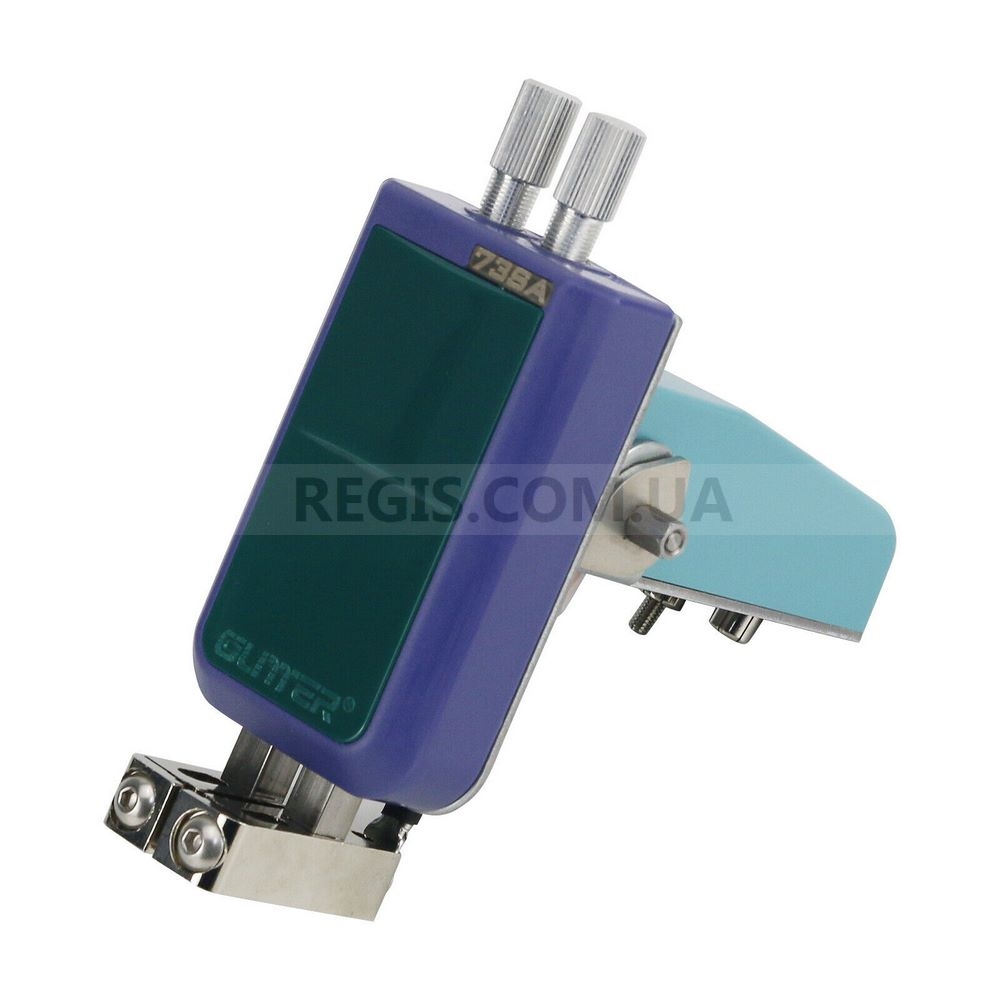

• Приставка для зварювання у вертикальному положенні S-73A - 1 шт.
• Педаль управління - 1 шт.
• Адаптер живлення 220В - 1 шт.
• Пластикова база для роботи з кронштейном - 1 шт.
• Мідні зварювальні електроди для кронштейна S-73A - 2 пари
• Мідні зварювальні електроди для виносної ручки S-75B - 1 пара
• Шестигранний ключ
• Нікелева стрічка 0,15x8x100мм - 20шт
• Нікель-алюмінієва стрічка 0,15x10x100мм - 20шт
• Посібник з експлуатації (укр.) - 1 шт.
